产品详情
16区段暖体假人是一种可模拟人体与环境热湿交换的高精度实验设备。假人通过模拟人体代谢和体温分布，为服装、建筑物、交通工具及航空航天器内部热环境研究提供可靠数据。其应用旨在评估人体热舒适性、服装热防护性能及HVAC系统的有效性，尤其适用于高危环境下的人体热生理实验替代。通过在人体模型表面建立稳定、可控的恒温边界条件，真实再现人体在不同环境下与空气、辐射及周围空间之间的热交换过程。该系统以多分区独立恒温控制技术为核心，可在标准化、可重复的实验条件下获取客观可靠的热环境数据，有效避免真人测试中因个体差异、主观感受及可控性不足带来的误差。该系统广泛应用于建筑与车辆暖通空调(HVAC)系统热舒适性评价、服装及防护装备热性能测试以及人体热环境相关科研领域。
应用范围：
车辆及船舶交通工具内部热源模拟：公交车、汽车、新能源汽车、高铁车厢、轮船及潜水艇内部人体热源模拟；
建筑暖通空调(HVAC)系统热舒适性测试与评价;
室内环境热调节性能研究(办公建筑、住宅、公共建筑、实验舱)；
汽车、轨道交通及特种车辆空调系统热环境测试；防护服、功能服装、工装及职业装的热性能评估；
服装热阻(Clo 值)与蒸发阻力测试；
高校、科研院所、第三方检测机构及企业研发实验室；
暖通空调教学及科研：室内人体热舒适性研究、气流组织研究；
服装热阻测试：评估服装在不同环境下的热保护能力；
航空航天舱内热源模拟：飞机、直升机、空间站、飞船返回舱；
人体热平衡与热生理相关研究等。
测试标准：
GB/T 50785 — 建筑环境与设备工程热舒适性评价标准
GB/T 18049 — 人体热舒适的分析与评价方法
GB/T 17244 — 服装热阻测试方法
GB/T 18398 — 防护服热性能测试通用要求
GB/T 32376 — 防护服装热湿舒适性评价方法
GB/T 12023-2008 纺织品 服装热学性能测试方法
GB/T 11054-2013 纺织品 纤维织物透气性测试方法
ISO 15831 — 服装 生理效应 采用热假人测定服装热阻的方法
ASTM F1291 — 使用加热假人测定服装热阻的标准试验方法
ASTM F1720 — 使用加热假人测定睡袋热阻的试验方法
ASTM F2370 — 使用出汗假人测定服装蒸发阻力的试验方法
ISO 7933:2004 人体热应激评估方法(国际标准)
ASTM F1291-2020 服装和个人防护装备热生理评估标准(美国标准)
ISO 9920:2007 人体热舒适服装热阻及透气性预测方法(国际标准)
注：系统可根据实验需求扩展适配企业标准、科研测试规范及定制化测试方案。
产品规格：
| 部件名称 | 技术参数 |
|---|---|

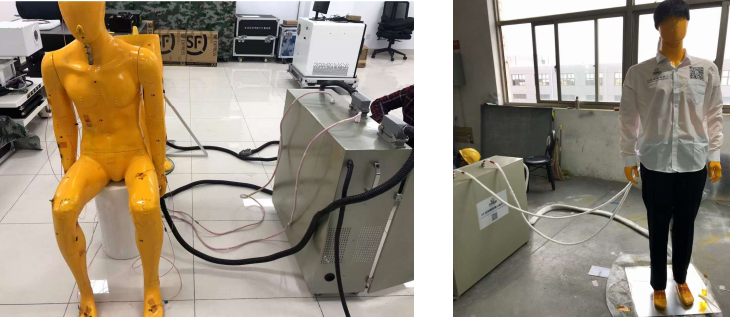

| 暖体假人本体 | 16区段加热假人；材质：玻璃钢树脂；亚洲人体比例，可定制欧美人体型；可坐姿或站姿；重量约45kg；工作环境温度10~40℃，湿度15~95%；头部可带明显鼻子或嘴巴。 |
| 加热系统 | 镍铬电热丝+热电阻法；16区段表面温度33±0.5℃（可设32~35℃）；中心温度37±0.1℃；相邻区段最大温差1.0℃；每区段采用贴片式PT100测温（德国贺利氏B级芯片）；干式无出汗功能。 |
| 恒温电控系统 | 16区段假人专用恒温电控箱，尺寸780×780×260mm；含2套8路温控电路板；PID控制模式，参数自动整定；供电AC 220V/50Hz；启动瞬时功率≤1200W，稳态热流密度0~300W/m²；快插连接，电控箱底部万向刹车滚轮。 |
| 可定制部件 | 可单独定制暖体头模、脚模、儿童或婴儿假人等。 |
产品特点：
多分区独立恒温控制
采用 16 区独立 PID 恒温控制结构，各区域加热与测温互不干扰，确保假人表面温度分布均匀、稳定。
高精度温度控制能力
表面温度控制精度达 ±0.1 ℃，温度变化速率低，满足热舒适性及服装热性能测试对稳定性的严格要求。
高效均匀的加热结构
镍铬电阻加热方式响应快、可靠性高，可真实模拟人体与环境之间的干热交换过程。
模块化设计，系统集成度高
系统支持即插即用运行，通过 RS485 与上位机通信，便于数据采集、监控及后续分析。
姿态适应性强
假人关节可调，可根据测试需求模拟站立或坐姿，适用于建筑、车辆及服装多场景测试。
配件及耗材：
| 配件/耗材 | 规格说明 |
|---|---|
| 恒温电控箱 | 含温控电路板，PID控制模块，快插连接，滚轮底座 |
| PT100测温贴片 | 16个区段每段1个，德国贺利氏B级芯片 |
| 电缆及接线 | 头部背后及臀部肛门处，标准电缆接口 |
| 可选定制部件 | 暖体头模、暖体脚模、儿童或婴儿假人部件 |
| 说明书及安装配件 | 含电气安装、操作指南、软件接口说明 |
测试原理：
假人系统通过在人体模型表面建立恒定、可控的温度边界条件，模拟人体在环境中的热交换过程。系统对各分区表面温度进行闭环控制，通过调节加热功率维持设定温度。环境对假人的热交换(对流、辐射、传导)将直接反映为各区域的功率变化。通过对稳态条件下加热功率的测量与分析，可计算环境热舒适性指标以及服装热阻(Clo 值)等参数。通过加热系统模拟人体代谢热，利用每段独立PID控温系统，实现局部温度稳定。通过假人与环境间的热交换测量，可获得人体在不同环境、不同活动状态下的热生理响应数据。实验中，可记录各区段温度、热流密度、环境温湿度等数据，用于服装热阻、HVAC系统及封闭空间热环境评估。
操作说明：
(1) 测试前应检查各分区温控与传感器连接是否正常；
(2) 调整假人姿态后需锁定关节，避免测试过程中姿态变化；
(3) 测试前应进行系统预热，确保达到热稳态；
(4) 不同标准对表面设定温度及稳态时间要求不同，应严格按对应标准执行；
(5) 测试过程中避免外力接触假人表面，防止影响测量结果。
实验流程：
(1) 将假人放置于标准测试环境中并调整至规定姿态；
(2) 设定各分区目标表面温度并启动恒温控制；
(3) 系统达到热稳态后记录各分区加热功率；
(4) 穿着被测服装并重复测试过程；
(5) 对比裸假人与着装状态下的功率差值；
(6) 计算服装热阻(Clo 值)及相关热性能指标。
